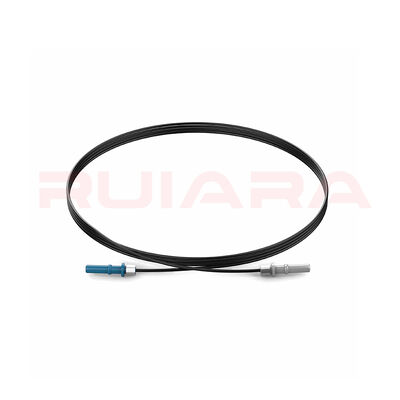

HFBR-4501Z bis HFBR-4511Z POF-Kabelbaugruppe

Diese HFBR-4501Z bis HFBR-4511Z POF Kabelmontage ist fertig,einfache industrielle Glasfaser-Anlage für optische Signalverbindungen auf kurze Strecken im Ökosystem Broadcom/Avago Versatile LinkEs kombiniert etwa 1,0 mm Mitsubishi Chemical POF mit einem grauen Sendeanschluss, einem blauen Empfangsanschluss, einer Schutzkabelkonstruktion,Krempende Endung und kontrollierte Oberflächenbearbeitung.

Wir fertigen die Verkleidung des Kabels und vervollständigen die Verbindungseinheit.Original-Broadcom-Anschlüsse und schnittstellenkompatible Anschlussoptionen können entsprechend der Ausrüstung konfiguriert werden, Umwelt und Projektanforderungen.

HFBR‐4501Z und HFBR‐4511Z sind Teilnummern für Steckverbinder, nicht vollständige Kabelteilnummern.Verbindungen, verarbeiteten Faserenden und vereinbarter Inspektion.

HFBR‐4501Z und HFBR‐4511Z haben die gleichen grundlegenden mechanischen Schnittstellen und Anforderungen an die Fasergröße:

• HFBR‐4501Z ist grau und wird normalerweise zur Identifizierung der Senderseite verwendet.

• HFBR‐4511Z ist blau und wird normalerweise zur Kennzeichnung der Empfängerseite verwendet.

• Der Farbunterschied unterstützt die Installation und die Portidentifizierung; er zeigt keine unterschiedliche optische Leistung an.

• Einfach bedeutet eine Faser und einen Kanal.

• Dies sind nicht verriegelnde POF-Anschlüsse, die durch die Ein- oder Reibungsstruktur eines kompatiblen Versatile Link-Ports gehalten werden.

• Ihre polierte Kunststofffaser-Endfläche ist keine APC-Schnittstelle.

Bei der Identifizierung der aktuellen RoHS-Versionsanschlüsse sollte das vollständige Suffix "Z" beibehalten werden.Historische Dokumente können HFBR‐4501 oder HFBR‐4511 ohne Suffix verwenden und können sich anstelle von Broadcom auf HP oder Avago beziehen.

Für Projekte, die Originalanschlüsse erfordern, können wir die Montage mit nachvollziehbaren Broadcom HFBR‐4501Z und HFBR‐4511Z Teilen organisieren und den Hersteller und die vollständige MPN im BOM bestätigen.

Bei kostenkontrollierten oder alternativen Projekten können auch HFBR-schnittstellenkompatible Steckverbinder ausgewertet werden.Kompatible Teile werden nach ihrer tatsächlichen Herkunft gekennzeichnet und sind nicht als von Broadcom hergestellte Bauteile dargestellt.Die mechanische Anpassung, die Aufbewahrung und die optische Leistung können in den Probevalidierungsplan einbezogen werden.

Die nachstehenden Werte beschreiben die Standard-Anschlussoberfläche und die vorgeschriebenen 2,2-mm-Endbedingungen.Sie sind nützlich für die Überprüfung des Designs, werden aber nicht automatisch zu garantierten Werten für jede kundenspezifische Fertigmontage.

Die Anschlussfestigkeit, die Anschluss-Kabel-Zugkraft und die Einbaugröße sind unterschiedliche Messungen.Der erforderliche Annahmewert sollte am fertigen Bau definiert und überprüft werden..

Der Standard-HFBR‐4501Z/4511Z-Crimp-Bereich ist für einen Kabelschnitt von etwa 2,2 mm ausgelegt.2 mm POF-Kabel können daher direkt nach kontrollierter Entfernung und Faservorbereitung in den Krempring gelangen.

Eine 4 ̊6 mm große Außenhülle kann nicht direkt in den Standard-Krimpring eingesetzt werden.2 mm inneres Kabel an der Anschlussseite, während Zug- und Biegebelastungen in die größere Außenstruktur übertragen werden.

Bei Konstruktionen mit großem Durchmesser wird in der Konstruktionsüberprüfung die Entnahmelänge der Außenmantel, die entblößte Innenkabellänge, die Verankerung durch Verstärkung, die Wärmeschrumpfung oder die Stiefelgeometrie festgelegt.Klebstoffanforderung und MindestbogenraumVor der Serienproduktion werden Optik-, Zug-, Biege- und Aufbewahrungsprüfungen für Prototypen empfohlen.

Die optische Faser enthält einen PMMA-Kern und eine optische Verkleidung aus fluoriertem Polymer. Bare POF bedeutet, dass keine Schutzkabelmantel hinzugefügt wurde.es bedeutet nicht, dass der PMMA-Kern keine optische Verkleidung hat.

Wenn das bestellte Material als Mitsubishi Chemical SK-40 bestätigt wird, ist seine Referenzkonstruktion ein POF mit Schrittindex mit:

• Typischer Durchmesser eines optischen Kerns von ca. 980 μm

• Typischer Gesamtdurchmesser, einschließlich optischer Verkleidung, von ca. 1000 μm

• Die numerische Blende beträgt ungefähr 0.5

• Höchstdämpfung der nackten Faser von 0,15 dB/m bei einer Rückschlagprüfung bei 650 nm, 25 °C, kollimiertem Licht, 10 m bis 1 m

• Mindestbogenradius von 25 mm

• Zugkraft von mindestens 65 N bei einer Dehnung von 5%

Die vollständige Faser-MPN wird aus dem Materialetikett, der Beschaffungsunterlagen oder dem COA bestätigt, wenn das Projekt eine SK-40-spezifische Dokumentation erfordert.

Diese Werte beschreiben verschiedene Fasern oder Kabel unter unterschiedlichen Prüfbedingungen.und keiner von ihnen ersetzt die Fertigmontageprüfung.

Die Extrusionstemperatur, der Radialdruck, die Materialschrumpfung, die Exzentrizität, die Restbelastung, das Biegen, die Beenden und Polieren können alle die endgültige optische Leistung beeinflussen.Die mechanische Leistung wird ebenfalls durch den vollständigen Lastweg durch die Jacke bestimmt., Verstärkung, Krampfring, Klebstoff und Dehnungsfreiheit.

Ein Standard 2,2-mm-Crimp-Abschluss wird um mehrere kritische Abmessungen und Prozesspunkte herum gesteuert:

1. Entfernen Sie etwa 7 mm der Schutzweste.

2. Stellen Sie den Krümmring vor dem Einlegen der Faser.

3. Lassen Sie die Faser etwa 3 mm über die Verbindungsfläche hinaus erstrecken.

4. Die Krümmung wird mit dem Ring abgeschlossen, der im Krümmungsbereich richtig positioniert ist.

5. Schneiden Sie die herausstehenden Fasern ab, während genügend Material für das kontrollierte Schleifen übrig bleibt.

6. Die Endfläche spülen und mit einer feinen Polierfolie beenden.

7. Überprüfen Sie die Endfläche auf Flachheit, Glattheit und Kontamination.

Ein 3 μm feiner Schritt kann die Kupplungsleistung um etwa 2 dB verbessern, verglichen mit einer groben 600-Grit-Ausführung unter den angegebenen Schnittstellenbedingungen.für robuste oder Temperaturzyklusprojekte eine feinere Polierung oder eine nicht korrosive RTV bewertet werden kann, aber die daraus resultierende Baugruppe wird durch einen eigenen Prüfplan qualifiziert.

Der Verlust einer End-to-End-Anlage umfasst:

• Dämpfung durch die tatsächliche Kabellänge

• Verlust von beiden Anschlussstellen

• Verlust durch einen Inline-Adapter oder eine zusätzliche Kopplungsoberfläche

• Wirkung der Biegung, der Temperatur und der gewählten Referenzmethode

Aus diesem Grund kann ein Steckverbinder-Schnittstelle-Wert oder eine Rohfaserabsenkung nicht als Verlust der kompletten Baugruppe dargestellt werden.

Der Verlust bei der Einfügung der POF-Montage kann mit einer einseitigen Anordnung des Typs FOTP‐171 oder einer zweiseitigen Anordnung des Typs OFSTP‐7/14 gemessen werden.Referenzkabel, Anordnung des Adapters und Referenzmethode.

Die Referenznormalisierung ändert auch, was das gemeldete Ergebnis beinhaltet:

• Die Methode A behält normalerweise den vollständigen Einsatzverlust der Baugruppe.

• Methode B entfernt einen Verlust der Bezugsanbindung.

• Methode C entfernt die Wirkungen, die zwei Paarverbindungen und der Referenzfaser zugeordnet sind.

Die mit verschiedenen Normalisierungsmethoden erzielten Ergebnisse sollten nicht verglichen werden, ohne das Setup zu überprüfen.

Abhängig vom Projekt kann das Qualitätspaket Folgendes umfassen:

• BOM und Konfigurationsbestätigung

• Längenmessung von Anschluss an Anschluss

• Aussehungs-, Maß- und Endflächenprüfung

• End-to-end Einsetzverlustprüfung nach einer vereinbarten Methode

• Prüfungen der Verbindungsbindung oder der Kabelziehung

• Biege-, Temperatur- oder Umweltprüfung

• Einzelne Prüfprotokolle, Materialunterlagen und Rückverfolgbarkeit der Chargen

Als Ergebnis des fertigen Produkts werden nur die tatsächlich an der bestellten Baugruppe durchgeführten Prüfungen gemeldet.

HFBR‐4501Z und HFBR‐4511Z sind passive Steckverbinder, die weder die Datenrate noch die maximale Übertragungsstrecke unabhängig voneinander definieren.

Die verwendbare Verbindung hängt von der MPN des Senders und des Empfängers, der optischen Wellenlänge, der Kabelschwäche, der Montagelänge, den Verlusten von Steckern und Adaptern, der Betriebstemperatur, der Empfängerempfindlichkeit ab.Alterungsgeld und Konstruktionsspanne.

Beispiele für die Familie der representativen vielseitigen Verbindungen sind:

Andere spezialisierte Modulkombinationen in der Kabelfamilie mit Abdeckungsraten von bis zu ca. 155 MBd. Dies sind modulspezifische und bedingungsspezifische Referenzen, keine universellen Abstandsbewertungen für die Kabelansammlung.

Eine vorläufige Schätzung der Höchstlänge kann wie folgt ausgedrückt werden:

Maximale Länge ≈ (Mindestleistung des Senders − Empfängerempfindlichkeit − Verbindungsverluste − Konstruktionsgrenze) ÷ maximale Kabelschwäche

Für eine Projektberechnung sind die vollständigen MPN des Senders und Empfängers, Betriebstemperatur, Ziellänge, Anzahl der Paarungsoberflächen und erforderliche Systemmarge anzugeben.

Diese einfache Versatile Link POF-Kabel-Anlage ist für optische Steuerung und Signalisolationsverbindungen in kurzer Entfernung geeignet, z. B.:

• PLC und industrielle Computerkommunikation

• Roboter- und Fabriksteuergeräte

• Industrielle Sensorik und Datenerfassung

• Hochspannungsanzeige und galvanisch isolierte Steuerung

• Steuerung von Wind- und Photovoltaik-Wechselrichter

• IGBT-Gate-Drive- und SVC-Steuerverbindungen

• Erweiterung des industriellen Netzes

• Verbindungen für optische Signale innerhalb der Ausrüstung

Die Kompatibilität der Ausrüstung muss anhand der tatsächlichen Hafen-, Modul- und Verbindungsbedingungen bestätigt werden.die ABB REF542plus SPABUS-Schnittstelle identifiziert X60 als grauen HFBR‐4501 Sende- und X61 als blauen HFBR‐4511 EmpfangsanschlussDies stellt eine nützliche Identifikationsreferenz dar, bedeutet jedoch nicht die Genehmigung für jedes ABB-Modell oder jede Ausrüstungsrevision.

Diese Teile können bewertet werden, wenn für ein Projekt ein Schloss, ein Duplexkanal, eine krümpellose Installation, ein Panelfutter oder ein zugehöriges Zubehör erforderlich ist.Es handelt sich hierbei um separate Konfigurationen und nicht um automatische Ersatzbauteile für die Baugruppe HFBR‐4501Z/4511Z.

Als Hersteller von kundenspezifischen industriellen POF-Kabelbaugruppen können wir Standardkonfigurationen, halb kundenspezifische Baugruppen und Zeichnungs- oder Musterbasierte OEM-Projekte unterstützen.

Ein typischer Projektweg umfasst:

1. Überprüfen Sie das vorhandene Kabel, den Ausrüstungsanschluss, die Zeichnung, die Probe oder die Teilnummer.

2. Bestätigen Sie die POF-Klasse, die Verbindungquelle und die Konfiguration des Simplexkanals.

3. Überprüfen Sie den Kabeldurchmesser, das Material der Jackette, die Verstärkung und den Verbindungsübergang für die Herstellbarkeit.

4. Erstellen Sie einen Prototyp oder einen ersten Artikel.

5. Überprüfung der vereinbarten optischen, dimensionalen und mechanischen Anforderungen.

6. Durchführen der Pilotproduktion zur Wiederholung der Chargenproduktion mit Kontrolle und Rückverfolgbarkeit.

Zu den verfügbaren Projektoptionen gehören benutzerdefinierte Farbe und Druck, Kundenteilnummern, individuelle Etiketten, Staubkappen, antistatische Verpackungen, RoHS-Materialkonfigurationen,UL-fähige Kabelkonstruktionen, Halogenfreie Kabeloptionen und Materialunterlagen.

Die Verwendung eines UL-Kabels oder eines UL94-V-0-Anschlusses bedeutet nicht für sich, dass die komplette kundenspezifische Baugruppe eine unabhängige UL-Zertifizierung besitzt.Material- und Fertigproduktdokumentation, die in der genehmigten BOM enthalten ist.

Senden Sie die erforderliche Länge, Menge und ursprüngliche oder kompatible Steckverbinderpräferenz, um eine Konfigurationsüberprüfung zu starten.vorhandenes Kabelfoto, Zeichnung oder Musterinformationen, und wir können von dort aus beginnen.
