HFBR-4501 HFBR-4511 POF-Kabelbaugruppe

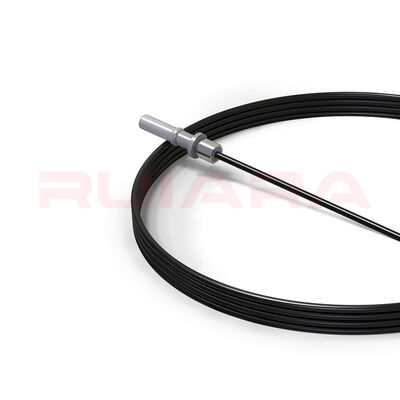

UnsereHFBR-4501 HFBR-4511 POF-Kabelbaugruppeist ein fertiges, simplexes Glasfaserkabel aus Kunststoff für die industrielle Steuerung, die Kommunikation zwischen Stromversorgungssystemen, die Verbindung von Geräten und die optischen Schnittstellen des Broadcom/Avago Versatile Link-Typs.

Die Standardkonstruktion verwendet1.0 mm PMMA-PlastikoptikfaserEin schwarzer2.2 mm PE-JackeWir fertigen die fertige Montage durch Kabelverschleierung, Schneiden, Verbindungsabschluss,Metallring-Crimping, Faserendveredelung und Endmontage.

Das ist einPassive Einkanal-POF-KabelEs bestimmt nicht die Systemdatenrate oder die maximale Kommunikationsdistanz; diese hängen von der kompletten Sende-/Faser-/Empfängerverbindung ab.

HFBR-4501 und HFBR-4511 gehören zu denBroadcom/Avago Versatile Link SteckverbinderfamilieIm Standard-Simplex-System ist die HFBR-4501-Seite grau und die HFBR-4511-Seite blau.

Die beiden Steckverbinder verwenden die gleiche grundlegende mechanische Schnittstelle. Der Farbunterschied wird hauptsächlich verwendet, um die Sender- und Empfängerseite der optischen Verbindung zu identifizieren.- Nein.bedeutet, dass die Plastikoptikfaser selbst richtungsweisend ist.

Broadcom verwendet derzeit die offiziellen TeilenummernHFBR-4501ZundHFBR-4511ZWir haben eine Reihe von Anwendungen, die für die Bereitstellung von Kabeln verwendet werden, die in den Anwendungshandbüchern, in den alten Dokumentationen und bei Marktsuchen verwendet werden.aber es sollte nicht mit einer Broadcom Originalkabelanlage verwechselt werden.

Typische Position der Verbindung:

Die hier gelieferte Ware ist eine vollständige Kabelsammlung und nicht ein Paar Steckverbinder, die an ein gekauftes fertiges Kabel angebracht sind.

Unser Produktionsumfang umfasst:

• POF-Kabelverkleidung und Kabelbau

• Schneid- und Längensteuerung

• HFBR-Anschlussbaugruppe

• Anlage mit Metallkrempfring

• Optionale Stiefel- und Staubkappe

• Ausguss und Veredelung von Faserenden

• Endmontage und Prüfung

This manufacturing scope allows the cable construction and finished assembly to be configured around actual equipment and project requirements instead of being limited to a single fixed off-the-shelf cable format.

Die bestehenden Produktzeichnungen decken Baugruppen von 1 m, 2 m und 3 m mit definierten Längentoleranzen und Verlustanforderungen für die gesamte Montage ab.

Für individuelle Längen sollte die Baugruppe durch mehr als den Nennwert des Zählers definiert werden.Kabelbau, und die anwendbare Anforderung an den optischen Verlust der fertigen Baugruppe sollten zusammen bestätigt werden.

Der breitere Markt für HFBR-4501 / HFBR-4511 Baugruppen umfasst kurze Patch-Kabel und Längen von bis zu zehn Metern, so dass Anfragen nach kundenspezifischen Längen in dieser Produktkategorie üblich sind.Die praktische Länge eines bestimmten Systems, muss jedoch auch dem optischen Budget des Senders, des Empfängers, der Wellenlänge, der Faserdämpfung, der Verbindungsverluste, der Temperatur und der erforderlichen Datenrate entsprechen.

Die POF-Spezifikationen verwenden häufig mehrere verschiedene Verlustwerte, die nicht miteinander vermischt werden sollten.

Der Verlust der Übertragung durch nackte Fasern, die Dämpfung durch Kabel, der Verlust der Verbindung oder des Adapters und der vollständige Verlust des Einbaus der Kabelansammlung beschreiben verschiedene Objekte.

Zum Beispiel Mitsubishi SK-Serie nackte POF, Mitsubishi Jacket POF Kabel, Broadcom POF Kabel, HFBR-Koppelungsadapter,und unsere fertigen 1 m / 2 m / 3 m Baugruppen alle verwenden unterschiedliche Verlustdefinitionen und Testbedingungen.

Für den Einkauf und die System-Matching ist der wichtigste Wert die Spezifikation, die für dieLieferung der fertigen Montage, und nicht einen in die Spezifikation der Kabelbaugruppe kopierten Wert für Kabel mit bloßer Faser oder für Kabel von Drittanbietern.

Unsere HFBR POF-Sprungkabel-Installationsanleitung enthält folgende Angaben:

• Mindestbogenradius des Kabels:22 mm

• Vorübergehende Zugkraft während der Montage:≤ 50 N

• Langfristige Zuglast:≤ 1 N

• Halten Sie die optischen Endflächen frei von Staub, Öl, Kratzern und Verunreinigungen

• Vermeiden Sie übermäßiges Biegen, wiederholtes Drehen, Knoten und Zwangslosen

• Bestätigen Sie die Kompatibilität, bevor Sie das Kabel Reinigungsmitteln, Ölen, Lösungsmitteln, Klebstoffen, Weichmacher oder anderen Chemikalien aussetzen

Diese Bedingungen gelten für das fertige HFBR-Sprungkabel und sollten nicht durch Biege- oder Zugwerte ersetzt werden, die aus nicht zusammenhängenden Spezifikationen für Kabel aus bloßen Fasern oder von Drittanbietern stammen.

Die standardisierte dokumentierte Konstruktion2.2 mm schwarzes PE-Kabel, aber für industrielle Projekte können unterschiedliche mechanische oder ökologische Eigenschaften erforderlich sein.

Abhängig vom Projekt kann die Baugruppe auf Anforderungen wie:

• mit einer Breite von nicht mehr als 50 mm

• Verbesserte Chemikalien- oder Ölbeständigkeit

• Zusätzliche Belastungsentlastung

• Verstärkte oder schwere Kabelkonstruktion

• Alternative Materialien für Jacken

• Zusätzlicher mechanischer Schutz

• Unterschiedliche Anordnung von Stiefeln und Staubkappen

Die erforderliche Temperatur, Flammenbeständigkeit, chemische Beständigkeit und mechanische Festigkeit sollten als eine Kombination vonFaserqualität, Material der Jacke, Steckverbinder, Kabelstruktur und Validierung der fertigen Montage.

Aus diesem Grund übertragen wir nicht automatisch eine dritte Kabel- oder Anschlusstemperatur, UL, Flamme oder mechanische Bewertung auf die komplette Montage.

HFBR-4501 / HFBR-4511-Schnittstellen werden in industriellen optischen Verbindungen verwendet, bei denen eine elektrische Isolation, Immunität gegen elektrische Störungen und eine einfache Kurzstreckenfaserverbindung erforderlich sind.

Zu den einschlägigen Anwendungen gehören:

• Fabrikautomation

• Industrielle Steuerungs- und Feldbussysteme

• Steuerung der Leistungselektronik

• Hochspannungs- galvanische Isolierung

• Schutz- und Steuerungskommunikation der Unterstation

• Verbindung von Industrieanlagen

• Optische Verbindungen von Bord zu Bord und von Rack zu Rack

Die ABB-Dokumentation liefert ein konkretes Beispiel: Die REF542plus-Schutz- und Steuerungseinheit identifiziert eineHFBR-4501 graue optische Schnittstelle TXund eineHFBR-4511 blaue RX-optische SchnittstelleDie ABB SPACOM/SPA-Dokumentation zeigt auch HFBR-4501/4511-Anschlüsse, die in POF-Schutz- und Steuerungskommunikationsverbindungen verwendet werden.

Diese Referenzen bestätigen die Schnittstellenanwendungsumgebung.und Systemoptikbudget.

Bei der aktuellen Fertigmontage kann die Qualitätskontrolle anhand der in der entsprechenden Produktzeichnung festgelegten Merkmale organisiert werden, einschließlich:

• Aussehen und Bau der Kabel

• Länge und Aufbau

• Verbindungs- und Krempensammlung

• Zustand der Endfläche der Faser

• Optischer Verlust bei vollständiger Montage unter den angegebenen Prüfbedingungen

Für OEM- oder Projektanforderungen kann eine zusätzliche Validierung für Elemente wie Steckverbinderbindung, Kabelziehfähigkeit, Materialwahl, Temperaturanforderungen,Flammenleistung, oder andere Umweltbedingungen.

Technische Zeichnungen, Dimensionalinformationen und Installationsanleitungen können auch entsprechend der Produktkonfiguration bereitgestellt werden.Die Konformitätsdokumente und Prüfberichte sollten mit dem tatsächlichen BOM übereinstimmen., Materialversion und Projektumfang, anstatt von Drittanbietern für Steckverbinder oder Kabelzertifizierungen auszugehen.

FürHFBR-4501 / HFBR-4511 POF-Kabelbaugruppen, kundenspezifische Längen, industrielle Kabelkonstruktionen, OEM-Anforderungen oder Ausrüstungsspezifische KonfigurationenSenden Sie uns Ihre gewünschte Länge und Antragsdatenfür Konfiguration und Angebot.
